HB系列双向可编程直流测试电源具有源、载一体的特点,既能为负载提供直流供电,也能将电能无污染的回馈到电网;采用标准3U机箱,提供高至15KW的功率输出能力;同时,相同型号的电源可并联,以实现更强大的输出能力。
HB系列双向可编程直流测试电源提供了功能强大的可编程测试能力,内嵌多款汽车测试标准,方便用户快捷调用。特别适用于新能源汽车电机及其控制器、电动汽车总成系统、电池测试、汽车电子、电源测试等领域的前期研发、后期型式试验、可靠性测试以及生产线产品出厂测试。

应用领域

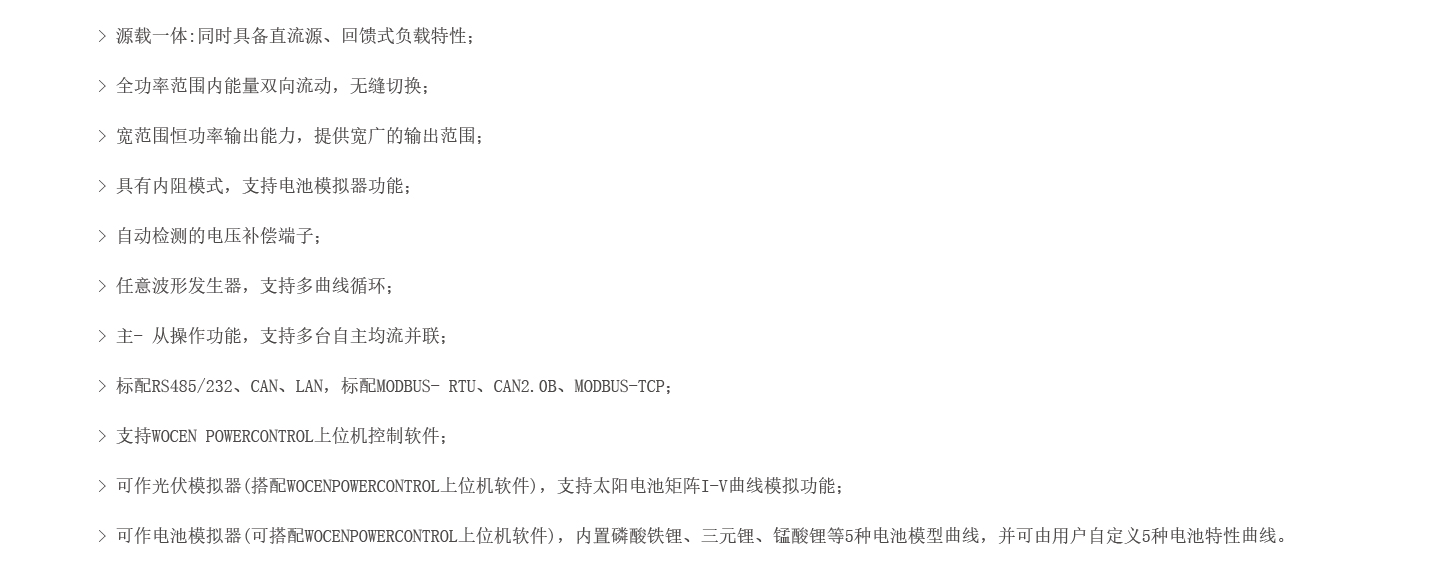

产品特点
1、源载一体:同时具备直流源,回馈式负载特性。
2、双向可编程直流测试电源全功率范围内能量双向流动,无缝切换。
3、宽范围恒功率输出能力,提供宽广的输出范围。
4、输入支持三相380V、400V、480V电网。
5、支持ISO16750-2、LV123、LV124、SAEJ1113-11等国际测试标准。
6、具有内阻模式,将支持电池模拟器功能。
7、双向可编程直流测试电源自动检测的电压补偿端子。
8、任意波形发生器,支持多曲线循环。
9、主-从操作功能,支持多台自主均流并联。
10、标配RS485、CAN、LAN,标配MODBUS-RTU、CAN2.0B、MODBUS-TCP。
11、支持WOCEN POWER CONTROL上位机控制软件。

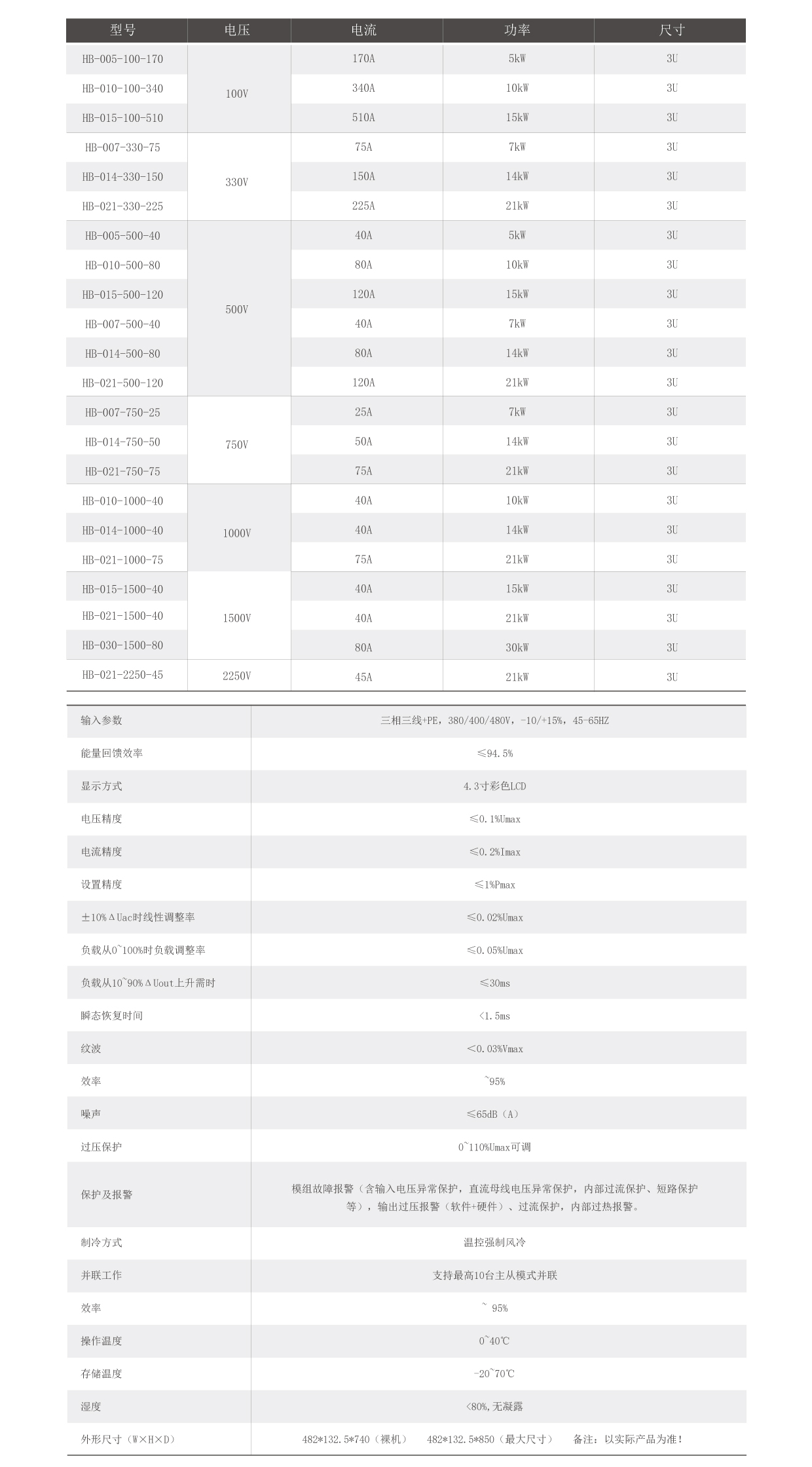

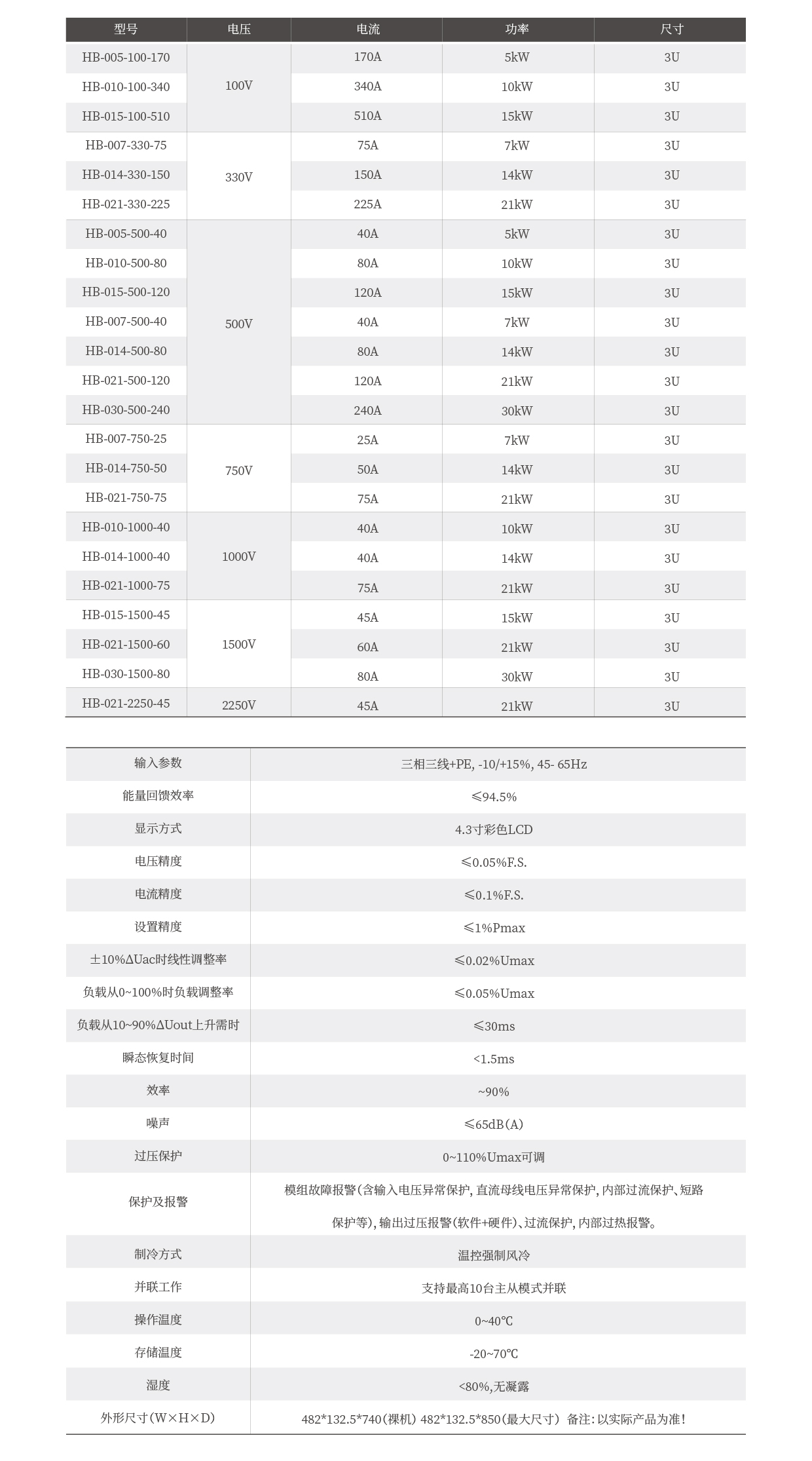

技术参数表
产品优势

自动量程的宽范围输出&馈电能力

相较于传统固定范围输出直流电源,双向可编程直流测试电源HB系列在功率区间内,各种电压、电流组合都能够全功率输出,单台双向可编程直流电源涵盖了3台传统电源的输出范围。例如500V/90A/15KW型号的HB系列双向可编程直流电源能够提供500V30A的输出,或者166.6V 90A的输出,并且具备在166.6V-500V之间任意电压点提供15KW的满功率输出或馈电能力,大幅度降低系统搭建的复杂度及占用的空间。


可靠的保护机制
双向可编程直流测试电源HB系列提供了全面可靠的保护机制,针对输入交流电压异常(过高、过低、缺相)、直流母线电压异常(过高、过低)、内部功率管过流、过温度、输出过压、欠压、输出过流、输出电流超限、电压/电流阶跃时间超限、补偿段子接反或过补偿等异常状态均提供快速、可靠的保护报警机制,且与负载有关的保护阈值是可设的。


强大的任意波形发生器
双向可编程直流测试电源HB系列内置多重波形发生器,用户可以轻松实现三角形/矩形/梯形/正弦/阶跃等波形的单一或组合输出,并能将这些波形应用在输出电压或输出电流上。为用户提供了强大的可编程测试能力。


快速的动态响应
采用多环路复合控制技术,双向可编程直流电源提供了快速的动态响应能力,瞬间加载电压跌落<1%,去载时几乎没有电压过程,动态响应时间<2ms。
