动力电池PACK测试系统为动力电池包充电放电、工况模拟等测试而开发。采用四象限PWM 整流、双向BUCK变换、纯数字化控制等核心技术开发,具有能量双向流动100%能量回馈、精度高、瞬态特性迅速、转换效率高、对电网污染低、通讯接口丰富、保护功能强大等主要特点。
动力电池PACK测试系统可以实现交-直流转换将电网的电能充到电池模组中,还可以将电池模组中放出的电量以并网逆变形式回馈到电网中,使该部分电能得到循环再利用。该设备是一款由计算机后台软件控制的电能回馈型双向的电池充、放电电源处理系统。

应用领域

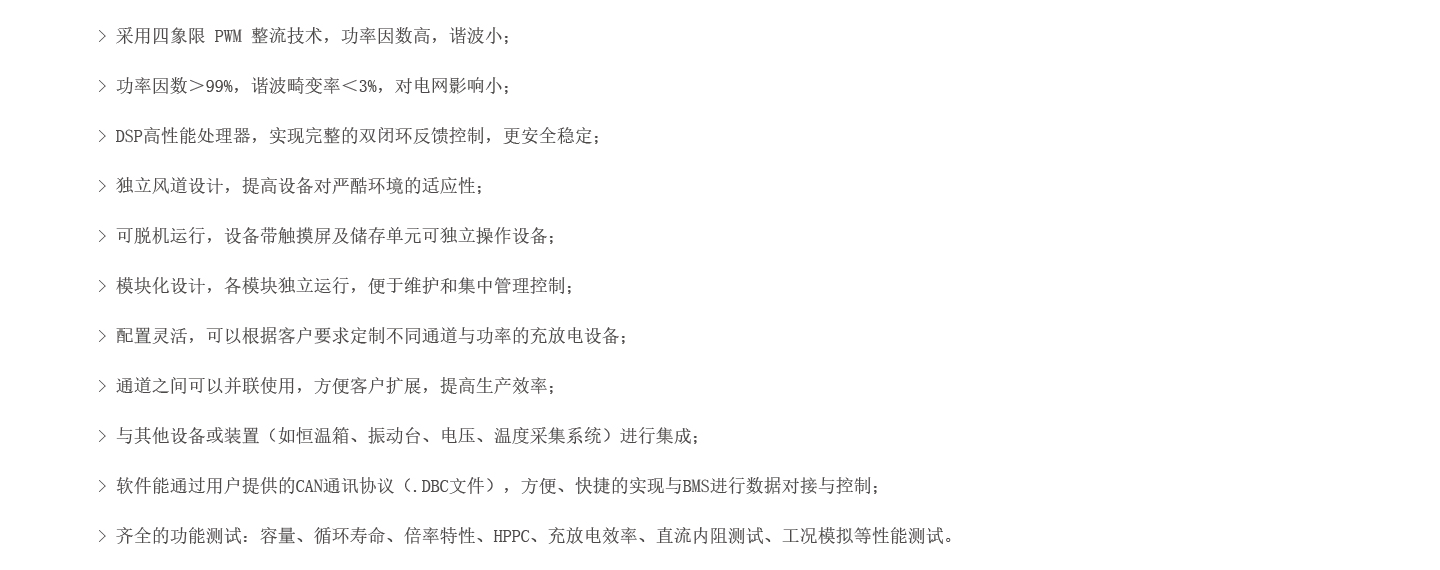

产品特点
1、动力电池PACK测试系统采用四象限PWM 整流技术,功率因数高,谐波小。
2、功率因数>99%,谐波畸变率<3%,对电网影响小。
3、DSP高性能处理器,实现完整的双闭环反馈控制,更安全稳定
4、独立风道设计,提高设备对严酷环境的适应性。
5、可脱机运行,设备带触摸屏及储存单元可独立操作设备。
6、动力电池PACK测试系统模块化设计,各模块独立运行,便于维护和集中管理控制。
7、配置灵活,可以根据客户要求定制不同通道与功率的充放电设备。
8、通道之间可以并联使用,方便客户扩展,提高生产效率。
9、与其他设备或装置(如恒温箱、振动台、电压、温度采集系统)进行集成。
10、软件能通过用户提供的CAN通讯协议(.DBC文件),方便、快捷的实现与BMS进行数据对接与控制。
11、齐全的功能测试:容量、循环寿命、倍率特性、HPPC、充放电效率、直流内阻测试、工况模拟等性能测试。

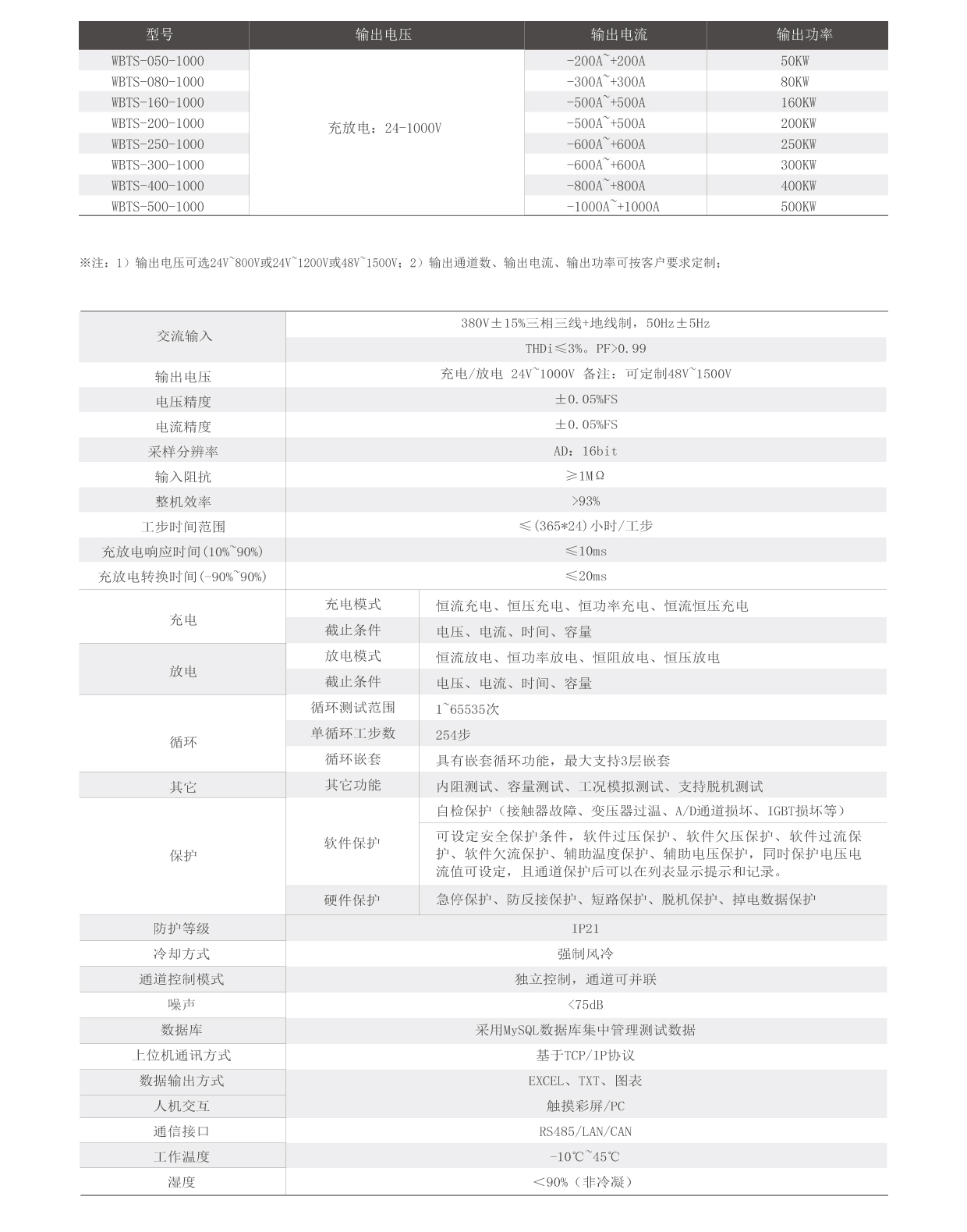

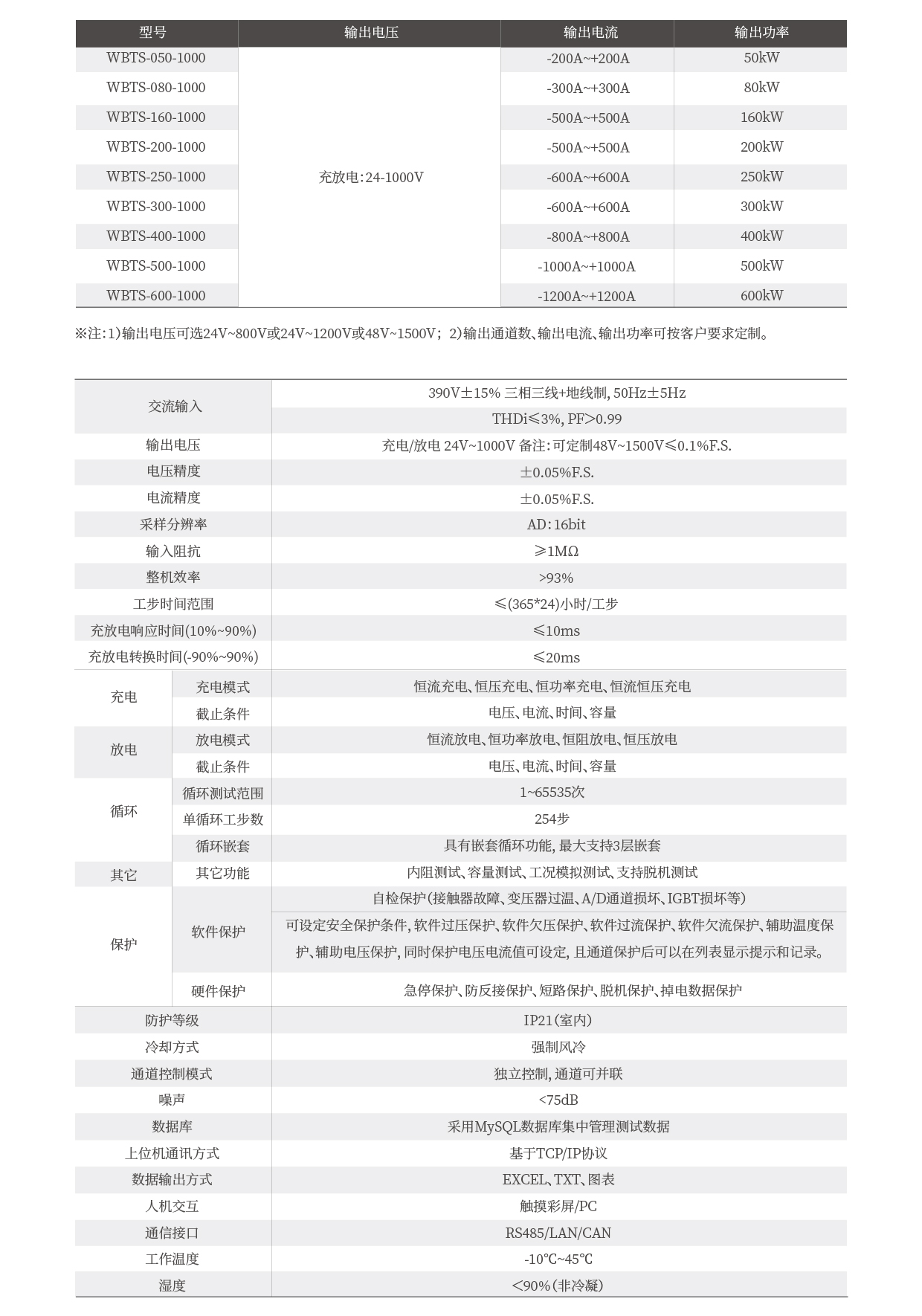

技术参数表
产品优势


实际工况模拟

可将车载实测工况数据转换为模拟仿真测试工艺,对动力电池包进行工况模拟测试,以帮助用户开发自己特有的测试工况,下图:行驶中,车辆加速、减速时的电流变化工况。


动力电池测试系统实际工况模拟图片


软件功能强大
齐全的测试功能,便捷的工步编辑界面;可实现恒流充放电、恒压充电、恒阻放电、恒功率充放电、工况模拟、快速脉冲、DCIR等输出功能。同时可以任意组合各种模式对电池组进行充放电,并快速切换。具有可编程的数据输入输出,可实时显示电池组各种数据(电压、电流、功率、能量、容量等);充放电工艺数据具备自动上传、自动处理、实时分析,并具有相应的过程数据分析图表。丰富全面的记录模式,含循环层、工步层、记录层、工艺文件、通道日志、曲线等详细数据;任意组合的曲线展现功能,用户可自定义X轴、Y轴,方便用户分析各种参数的相互关系,及可选择性快速导出Excel格式参数文件。

动力电池PACK测试系统软件图片
