OBC&DCDC测试之直流+双向交流测试电源一体化解决方案

一、行业趋势洞察

随着新能源汽车、储能系统等领域的快速发展，车载充电机（OBC）、直流变换器（DCDC）作为核心电力电子部件，其性能可靠性、效率及安全性直接决定了整个系统的运行质量。此类部件在研发、生产及质检阶段需经过严苛的电气性能测试，而测试电源作为测试系统的核心动力源，其输出精度、响应速度、波形质量及双向能量交互能力，直接影响测试结果的准确性与全面性。

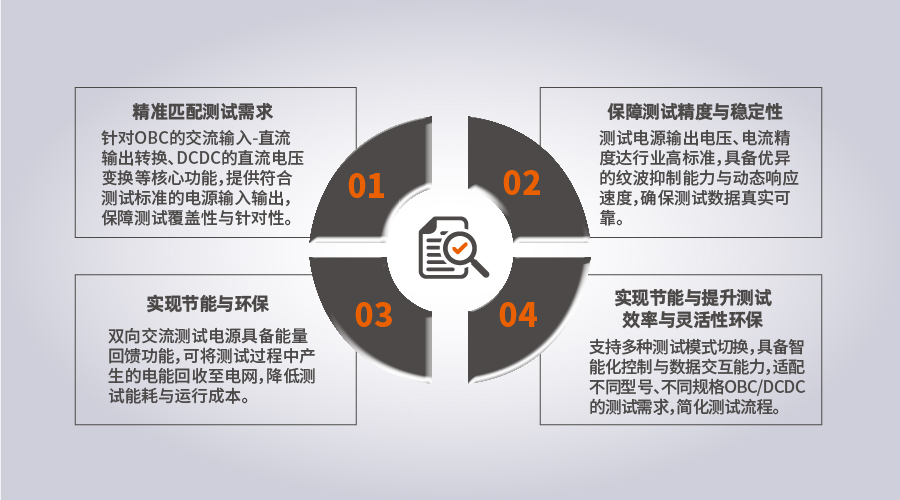

二、行业痛点聚焦

当前，传统测试电源存在输出模式单一、能量无法回收、动态响应滞后等问题，难以满足OBC/DCDC多工况、高精度、节能化的测试需求。基于此，本方案整合高性能直流测试电源与双向交流测试电源，针对OBC/DCDC的核心测试场景，构建一套高效、精准、节能的一体化测试解决方案，全面覆盖部件全生命周期测试需求。

三、核心测试对象与测试需求分析

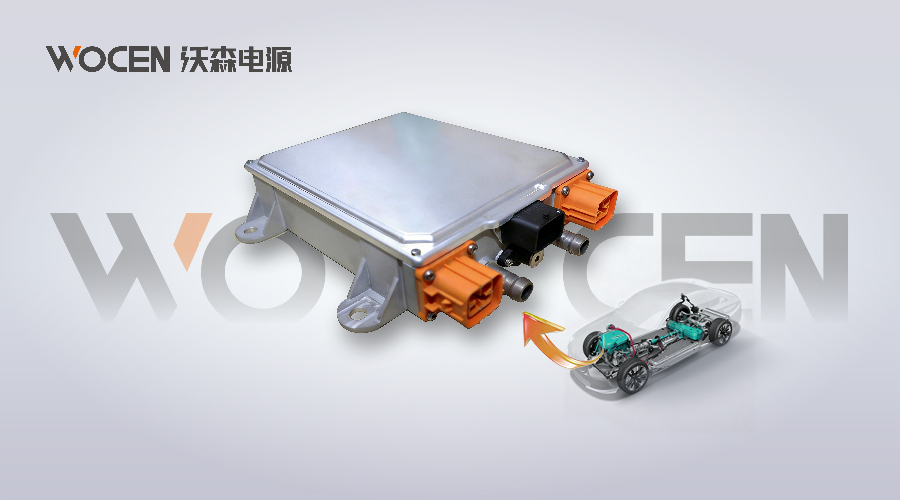

（一）车载充电机（OBC）

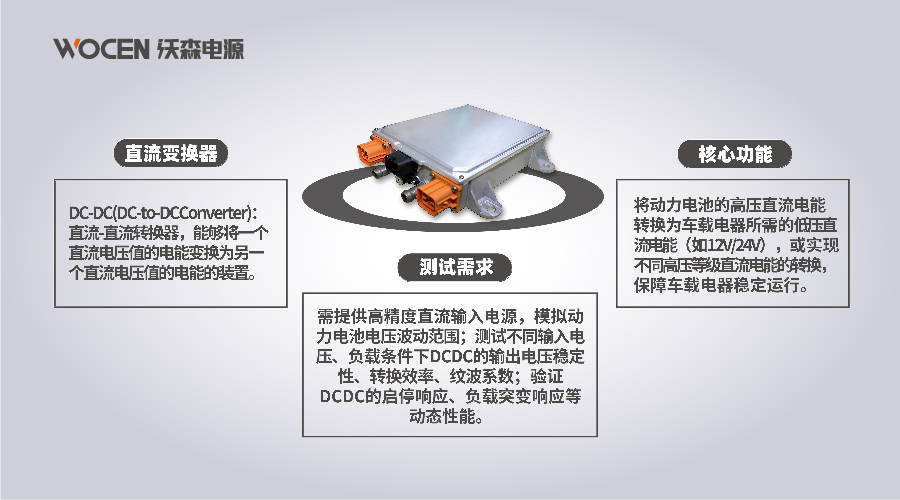

（二）直流变换器（DCDC）

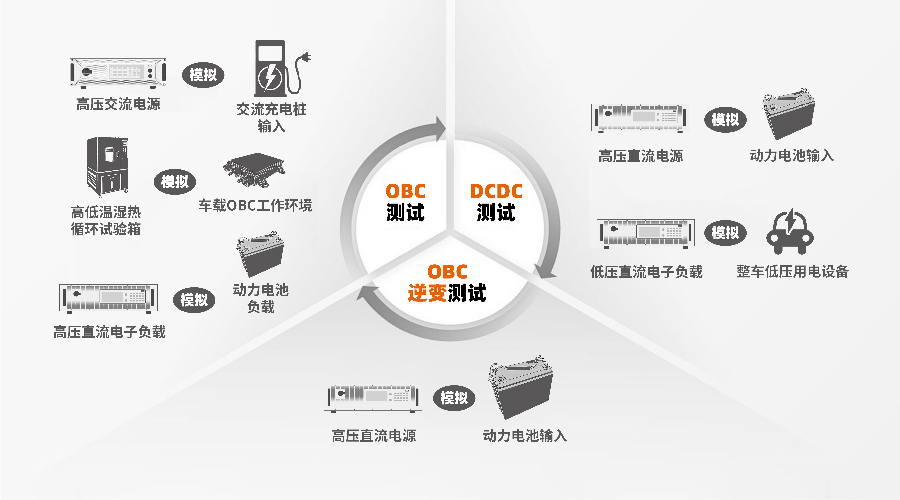

四、方案核心架构与设备选型

1.OBC测试：用高压交流电源模拟交流充电桩输入；高低温湿热循环试验箱模拟车载OBC的工作环境；高压直流电子负载模拟动力电池负载；

2.OBC逆变测试：用高压直流电源模拟动力电池输入；

3.DCDC测试：用高压直流电源模拟动力电池输入，低压直流电子负载模拟整车低压用电设备。

（一）车载充电机（OBC）解决方案

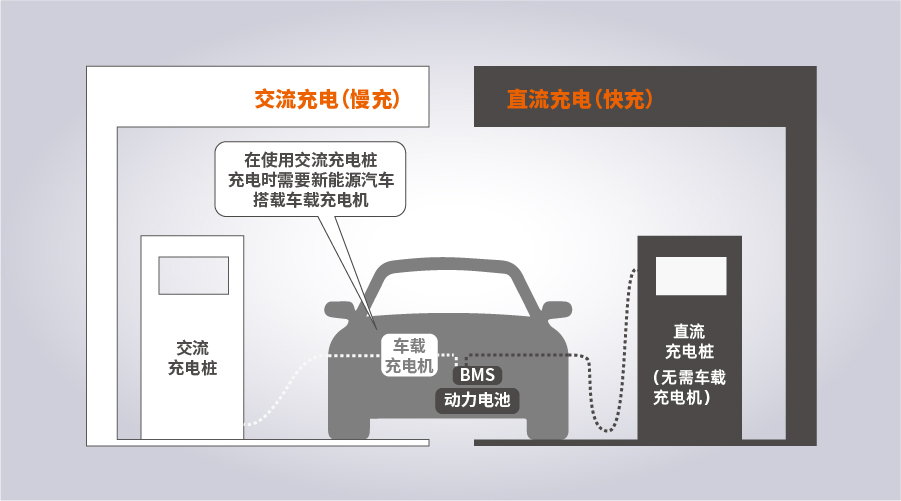

作为新能源汽车“小三电”核心组件之一，OBC的性能直接决定新能源车的安全性以及续航能力。功率也从原来单相3.3kw、6.6kw逐步扩展到三相11kw、22kW等规格，未来几年OBC将会向集成化、大功率、多功能、高电压的发展方向。因此，OBC的功能质量对于整车的性能和安全性至关重要，在开发测试过程中，需要对OBC功能和性能进行全面测试。

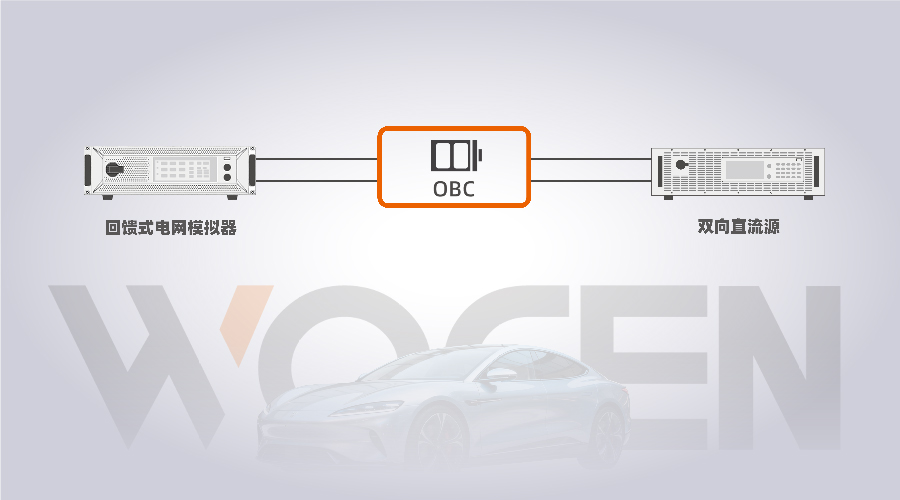

在实际测试中，由沃森WA系列电网模拟器模拟电网给充电机供电，沃森HB系列双向可编程直流测试电源可以源载一体，即当源也可做负载使用，同时搭配示波器和功率分析仪等设备，对OBC进行完整的测试。

在双向OBC测试中，交流充电桩通过OBC向动力电池充电，使用沃森的HB双向电源对OBC的高压直流输出进行带载，模拟电池充电。多款不同电压级别的双向电源可覆盖市面上400V至900V多种不同的高压电控系统。

当动力电池向外输出时，HB可代替动力电池，为电机或其他单元进行供电。同时，沃森也提供低压大电流规格的产品，可用于模拟车载其他12V至48V的低压供电设备。这样，配合测试软件的控制，即可完成一套完整的OBC研发或生产测试系统。

（二）直流变换器（DCDC）解决方案

车载供电设备是汽车电气设备正常工作运行的前提，传统汽车供电设备主要是蓄电池和由内燃机驱动的发电机，新能源汽车不再搭载内燃机，取而代之的是搭载可充电的动力电池为整车提供高压电，作为维持车辆正常工作运行的能量源。

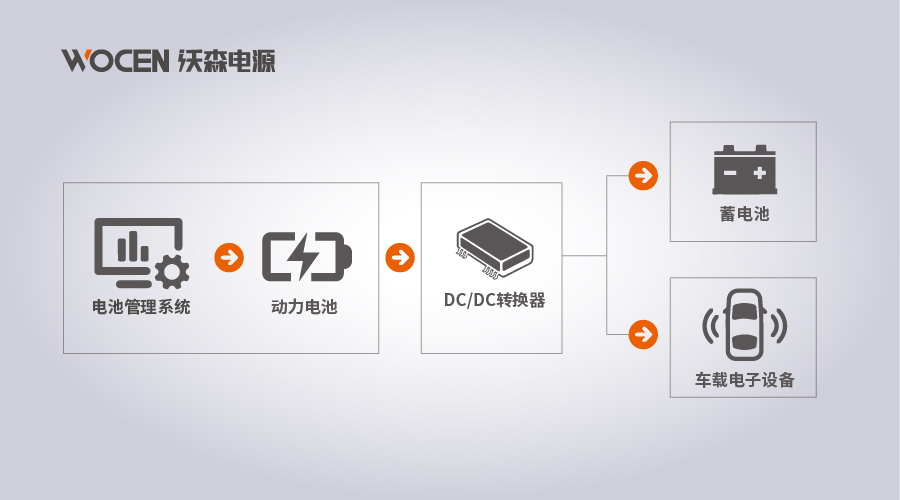

而新能源汽车动力电池包内部储存的是高压直流电，这个电能是不能直接给车辆照明、娱乐、仪表等低压设备直接使用的，那么就需要一个设备，将高压直流电转换成12V的低压直流电，为车辆低压设备提供电能，这个工作就是由电控系统中的DCDC模块来完成的。DCDC不仅可以为车辆电压设备提供电能，当车辆蓄电池电量过低时，DCDC也会为蓄电池进行充电，起到了一个“发电机”的作用。

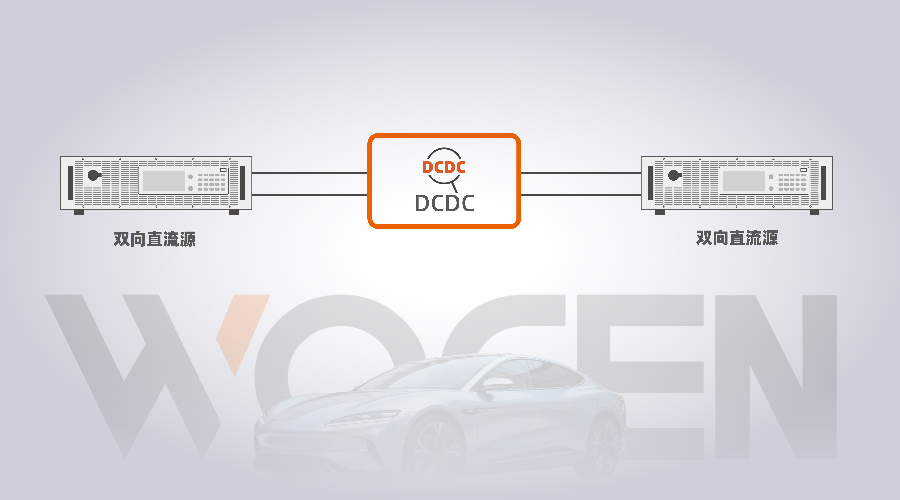

那么，在实际的测试中，使用沃森可编程直流测试电源对DCDC的高压直流输入进行供电，模拟动力电池对DCDC供电。多款不同电压级别的沃森可编程直流测试电源可覆盖市面上400V至900V多种不同的高压电控系统。当DCDC输出低压直流电时，沃森双向可编程直流测试电源可代替蓄电池，将能量吸收并回馈至电网。这样，配合测试软件的控制，即可完成一整套精准的DCDC研发或生产测试系统。

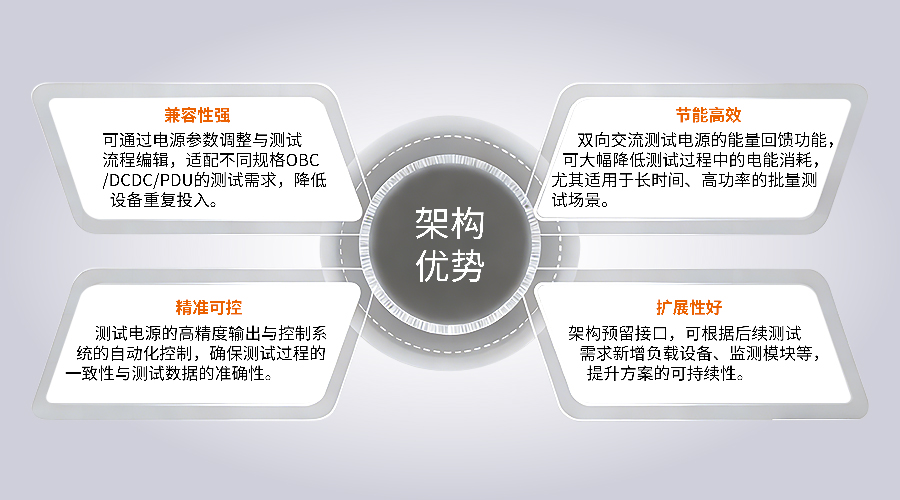

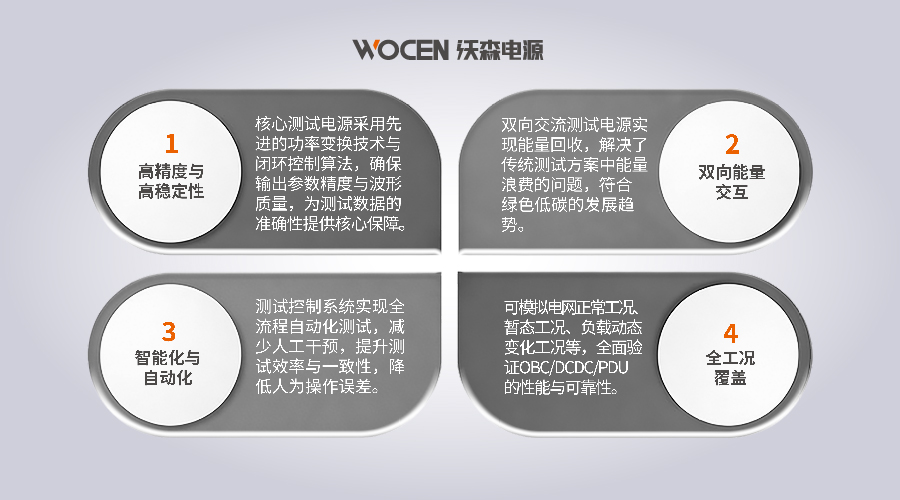

（三）架构优势

五、典型测试场景与实施流程

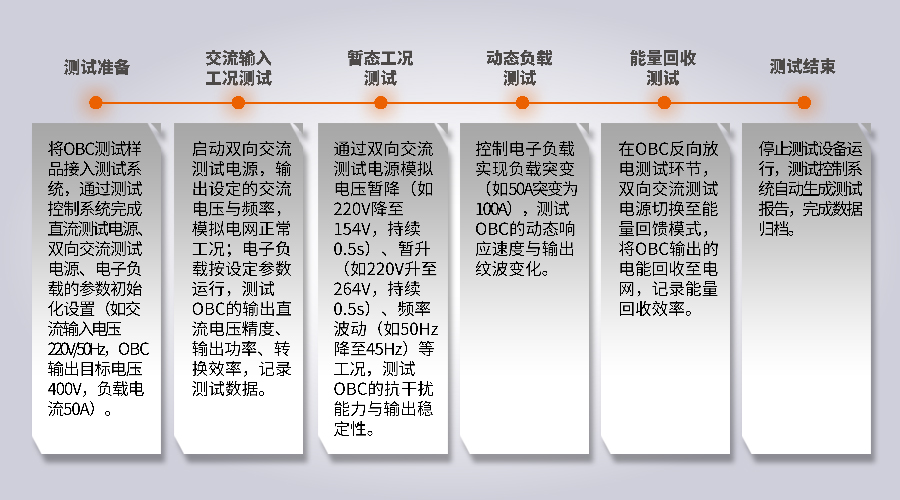

（一）OBC全性能测试流程

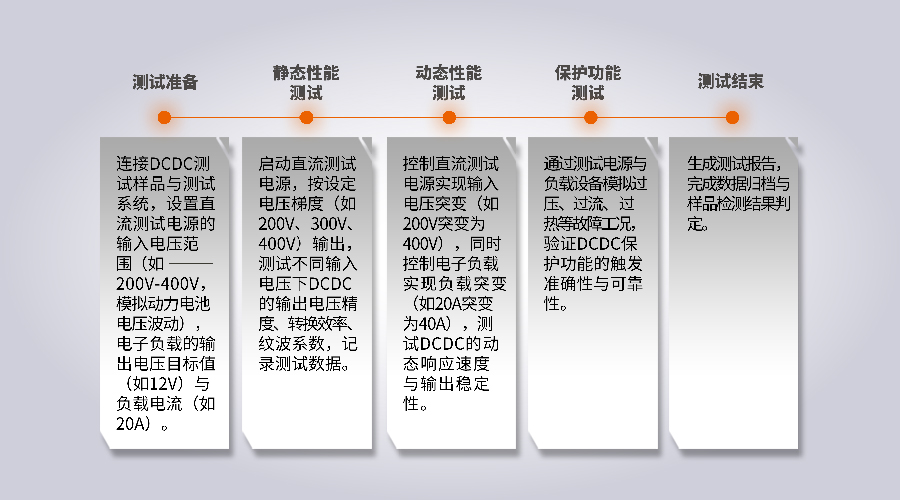

（二）DCDC性能测试流程

六、方案优势与价值

（一）技术优势

（二）应用价值

七、关于沃森

山东沃森电源设备有限公司是一家专业生产电源产品的高新技术企业，成立于2002年。沃森电源位于山东济南，厂区面积20000m²，同时在深圳、苏州、上海、重庆设有办事处，全国省会城市均有代理商及合作伙伴。主要产品有高精度单/双向直流测试电源、回馈式电子负载、高精度双向交流测试电源、变频电源、岸电电源等产品，并根据电动汽车生产所需的整车、电机、电控、电池测试提供整体测试解决方案。

多年来，公司深耕科研技术创新，先后斩获国家级高新技术企业、山东省瞪羚企业、山东省创新型企业、专精特新型企业等多项权威认定。未来，我们将恪守“客户至上、商业人格、尊重成长、创造变化”的核心价值观，以“为客户提供可靠、智能、绿色的用电环境”为使命，稳步迈向“成为全球领先的测试电源及系统供应商”的愿景，持续以创新之力赋能行业高质量发展。
